condutor: | Condutor de cobre estanhado flexível da classe 5 | Isolamento: | composto ligado Halogênio-livre |
---|---|---|---|
Bainha: | ligado Halogênio-livre, chama - composto do retardador | Avaliação da tensão (Uo/U): | C.A.: 600/1000V, C.C.: 900/1800V |
Avaliação da temperatura: | Fixo: -40°C a +90°C | Raio de curvatura mínimo: | Dobrado: diâmetro total de 5 x |
Tensão máxima (Umax): | C.C. 1.8kV (o condutor/condutor, sistema não enterrado, circuita não sob a carga) | Temperatura máxima do condutor: | +120°C (para 20000h) |

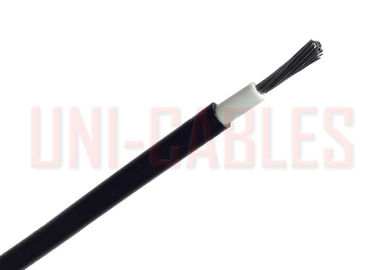

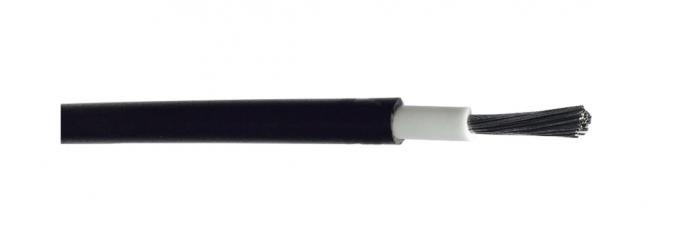

CRNA do cabo distribuidor de corrente de energias solares de H1Z2Z2-K. a EN 50618 do RUÍDO para o sistema fotovoltaico
APLICAÇÃO
Updated harmonizou (H1Z2Z2-K) o cabo solar do padrão europeu pretendido para a interconexão dentro dos sistemas fotovoltaicos tais como disposições do painel solar.
Apropriado para as instalações fixas, interno e externo, dentro da canalização ou dos sistemas.
Nosso cabo solar é ozônio-resistente de acordo com EN 50396 das BS, resistente UV de acordo com HD 605/A1, e é testado para a durabilidade de acordo com EN 60216.
Para as instalações onde o fogo, as emissões de fumo e as emanações tóxicas criam um risco potencial à vida e ao equipamento.
Estes cabos 1.5kV ligados C.C. oferecem desempenhos excepcionais, a instalação fácil e a confiança a longo prazo para a planta solar.
Ligam os painéis fotovoltaicos para plantas ou telhados solares da Utilidade-escala, e igualmente conectam-nos à caixa da disposição (se existindo), ou potencialmente ao inversor.
PADRÕES DO CABO
50618:2014 do EN,
TÜV 2 PfG 1169/08.2007,
Enterro direto | sim |
TUEV | sim |
CPR-desempenho | CCE |
Material do condutor | cobre estanhado |
Classe do condutor | classe 5 = fino encalhado |
Isolação | polyolefin-copolímero ligado |
Material do revestimento | polyolefin-copolímero ligado |
Chama-retardador | VDE 0482-332-1-2/IEC 60332-1-2 |
Densidade de fumo | EN 61034/IEC 61034 do RUÍDO |
Halogênio-livre | EN 50267/IEC 60754 do RUÍDO |
Uv-resistente | sim |
Óleo-resistente | EN 60811-2-1 |
Ozônio-resistente | sim |
Para o uso exterior | sim |
Temperatura permitida máximo do condutor | °C 120 |
Temperatura exterior permitida do cabo, fixada | -40 - °C +90 |
Temperatura exterior permitida do cabo, no movimento/durante a instalação | -25 - °C +60 |
Raio de curvatura, a instalação fixa | 4 x a Dinamarca |
Raio de curvatura, aplicação movente | 6 x a Dinamarca |
DIMENSÕES
UNI-CABLES NÚMERO DA PEÇA. |
NÃO DE NÚCLEOS |
CRUZ NOMINAL ÁREA SECIONAL |
MACACÃO NOMINAL DIÂMETRO |
PESO NOMINAL | RESISTÊNCIA À TRAÇÃO NA OPERAÇÃO |
milímetro do ² | milímetro | kg/km | N | ||
UNIPV10025 | 1 | 2,5 | 4,9 | 40 | 37 |
UNIPV10040 | 1 | 4 | 5,4 | 56 | 60 |
UNIPV10060 | 1 | 6 | 5,9 | 73 | 90 |
UNIPV10100 | 1 | 10 | 6,9 | 115 | 150 |
UNIPV10160 | 1 | 16 | 8,0 | 170 | 240 |
UNIPV10250 | 1 | 25 | 10,3 | 270 | 375 |
UNIPV10350 | 1 | 35 | 11,8 | 365 | 525 |
UNIPV10500 | 1 | 50 | 13,5 | 508 | 750 |
UNIPV10700 | 1 | 70 | 16,0 | 729 | 1050 |
UNIPV10950 | 1 | 95 | 17,8 | 923 | 1350 |
UNIPV11200 | 1 | 120 | 19,8 | 1178 | 1800 |
UNIPV11500 | 1 | 150 | 21,1 | 1460 | 2250 |
UNIPV11850 | 1 | 185 | 24,4 | 1777 | 2775 |
UNIPV12400 | 1 | 240 | 27,1 | 2252 | 3600 |
CONDUTORES
Condutores de cobre flexíveis da classe 5 para únicos cabos do núcleo e do Multi-núcleo
ÁREA DE SEÇÃO TRANSVERSAL NOMINAL | RESISTÊNCIA MÁXIMA Do CONDUTOR Em 20ºC |
milímetro do ² | Fios Metal-revestidos ohms/km |
2,5 | 8,21 |
4 | 5,09 |
6 | 3,39 |
10 | 1,95 |
16 | 1,24 |
25 | 0,795 |
35 | 0,565 |
50 | 0,393 |
70 | 0,277 |
95 | 0,21 |
120 | 0,164 |
150 | 0,132 |
185 | 0,108 |
240 | 0,0817 |
CARACTERÍSTICAS ELÉTRICAS
NÃO DOS NÚCLEOS | ÁREA DE SEÇÃO TRANSVERSAL NOMINAL | CAPACIDADE DE CARGA ATUAL no ar |
milímetro do ² | Ampères | |
1 | 2,5 | 41 |
1 | 4 | 55 |
1 | 6 | 70 |
1 | 10 | 98 |
1 | 16 | 132 |
1 | 25 | 176 |
1 | 35 | 218 |
1 | 50 | 276 |
1 | 70 | 347 |
1 | 95 | 416 |
1 | 120 | 488 |
1 | 150 | 566 |
1 | 185 | 644 |
1 | 240 | 775 |
Baseado em uma temperatura 60°C ambiental
FATORES DA DE-AVALIAÇÃO
TEMPERATURA DO AR | ATÉ 60°C | 70°C | 80°C | 90°C | 100°C | 110°C |
FATOR DA DE-AVALIAÇÃO | 1,00 | 0,91 | 0,82 | 0,71 | 0,58 | 0,41 |
