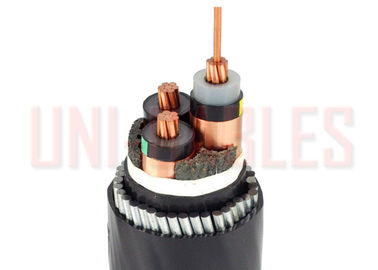

19 33kv três o núcleo XLPE isolou o fio de aço revestido LSOH blindado a BS 6724
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| condutor: | Condutor de cobre encalhado da classe 2 | tela de condutor: | XLPE Semi-condutor (polietileno ligado) |
|---|---|---|---|
| Isolamento: | XLPE (polietileno ligado) | Tela de isolamento: | XLPE decondução (polietileno ligado) |
| Tela metálica: | Tela de fio de cobre individual | armadura: | SWA (fio de aço blindado) |
| Bainha: | MDPE (polietileno médio da densidade) | Avaliação da tensão (Uo/U) (Um): | 19/33 (36) de quilovolts |

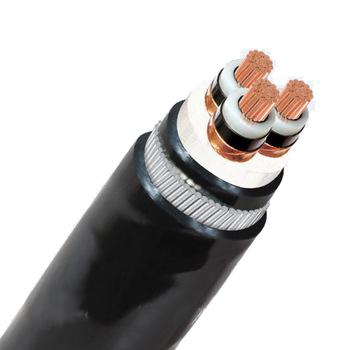

19 33kv três o núcleo XLPE isolou o fio de aço revestido LSOH blindado a BS 6724
APLICAÇÃO
Cabos distribuidores de corrente para redes do poder, subterrâneo e na canalização de cabo.
Cano principal na transmissão de energia e na distribuição.
Condutor
A classe 2 encalhou o condutor de cobre de acordo com EN 60228 das BS (previamente BS 6360)
Tela de condutor
XLPE Semi-condutor (polietileno ligado)
Isolação
Tipo GP8 de XLPE (polietileno ligado) que concorda o toBS 7655
Tela de isolação
XLPE Semi-condutor (polietileno ligado)
Tela metálica
Tela de cobre total individual ou coletiva da fita que concorda o toBS 6622
Enchimento
Fibras do ANIMAL DE ESTIMAÇÃO (Terephthalate de polietileno)
Separador
Fita obrigatória
Fundamento
O PVC (cloreto de Polyvinyl) datilografa TM1 de acordo com EN 50363 das BS
Armadura
Único núcleo: AWA (fio de alumínio blindado)
Multi-núcleo: SWA (fio de aço blindado)
Bainha
O PVC (cloreto de Polyvinyl) datilografa TM1 de acordo com EN 50363 das BS
Cor da bainha
Vermelho/preto
DIMENSÕES
| Tamanho de condutor |
Diâmetro | Aproximadamente. peso do cabo |
||
| Diâmetro sob a armadura | Diâmetro sobre a armadura | Diâmetro total aproximado | ||
| milímetro quadrado | milímetro | milímetro | milímetro | kg/km |
| 16 | 22,9 | 26,1 | 29,7 | 1690 |
| 25 | 25,7 | 28,9 | 32,5 | 2100 |
| 35 | 28,2 | 31,4 | 35,2 | 2520 |
| 50 | 27,1 | 31,1 | 35,1 | 3030 |
| 70 | 30,0 | 34,0 | 38,2 | 3810 |
| 95 | 33,2 | 37,2 | 41,3 | 4730 |
| 120 | 36,2 | 41,2 | 45,8 | 6020 |
| 150 | 38,7 | 43,7 | 48,5 | 6980 |
| 185 | 41,8 | 46,8 | 51,8 | 8250 |
| 240 | 46,5 | 51,5 | 56,7 | 10200 |
| 300 | 50,5 | 55,5 | 60,9 | 12210 |
| 400 | 55,2 | 60,2 | 66 | 14980 |
Avaliação atual
| Nom. área de cond. |
Dirija na terra | Em únicos canais da maneira | No ar livre | |||
| Único núcleo Três cabos Toque do Trefoil |
Núcleo três | Único núcleo Três cabos Canais Toque do Trefoil |
Núcleo três | Único núcleo Três cabos Toque do Trefoil |
Núcleo três | |
| milímetro | ampère | ampère | ampère | ampère | ampère | ampère |
| 16 | - | 114 | - | 96 | - | 108 |
| 25 | - | 147 | - | 124 | - | 143 |
| 35 | - | 175 | - | 147 | - | 170 |
| 50 | 222 | 207 | 219 | 174 | 230 | 204 |
| 70 | 271 | 254 | 264 | 214 | 288 | 257 |
| 95 | 324 | 304 | 310 | 257 | 353 | 315 |
| 120 | 366 | 345 | 342 | 293 | 411 | 365 |
| 150 | 409 | 387 | 376 | 328 | 468 | 415 |
| 185 | 460 | 436 | 414 | 371 | 533 | 476 |
| 240 | 528 | 502 | 464 | 428 | 630 | 560 |
| 300 | 589 | 563 | 506 | 480 | 717 | 640 |
| 400 | 651 | 633 | 535 | 549 | 817 | 734 |
| 500 | 720 | - | 579 | - | 924 | - |
| 630 | 789 | - | 624 | - | 1041 | - |
| 800 | 831 | - | 650 | - | 1131 | - |
| 1000 | 880 | - | 689 | - | 1227 | - |
